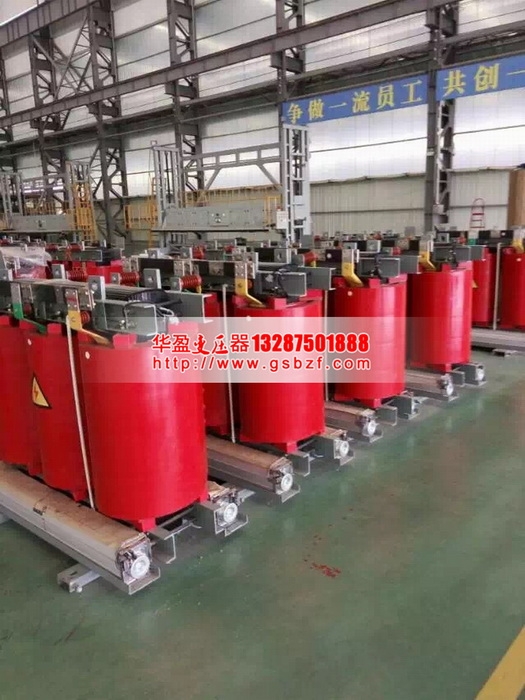

变压器的结构简介

　　1.铁心

　　铁心是Satons变压器中主要的磁路部分。通常由含硅量较高，厚度为 0.35 �.3�.27 mm，表面涂有绝缘漆的热轧或冷轧硅钢片叠装而成铁心分为铁心柱和横片俩部分，铁心柱套有绕组;横片是闭合磁路之用铁心结构的基本形式有心式和壳式两种

　　2.绕组绕组是变压器的电路部分，它是用双丝包绝缘扁线或漆包圆线绕成变压器的基本原理是电磁感应原理，现以单相双绕组变压器为例说明其基本工作原理:当一次侧绕组上加上电压Ú1时，流过电流Í1，在铁芯中就产生交磁通Ø1，这些磁通称为主磁通，在它作用下，两侧绕组分别感应电势É1，É2，感应电势公式为：E=4.44fNØm式中：E--感应电势有效值f--频率N--匝数Øm--主磁通最大值由于二次绕组与一次绕组匝数不同，感应电势E1和E2大小也不同，当略去内阻抗压降后，电压Ú1和Ú2大小也就不同。
